RTQ型旋转接头当前位置: 首页 > 产品展示 >旋转接头通用系列 >RTQ型旋转接头 >

RTQS高温导热油旋转接头

  RTQ型(RTQ型旋转接头是我公司在Q型旋转接头的基础上完善不足,开发的专有产品,它增加的导向环,同轴度更高。双球面设计密封环采用进口浸锑石墨制作,弹簧采用进口631牌号不锈钢,更耐高温。转轴采用耐热合金钢,且经过表面抛光和碳氮硬化,使用参数限值很大提高,更经久耐用。

RTQS高温导热油旋转接头适用条件:
适用介质:热水、蒸汽、导热油
压力:2.0Mpa
温度:300℃
转速:50-200rpm(不同大小的口径规格有不同的转速)
  • 产品参数

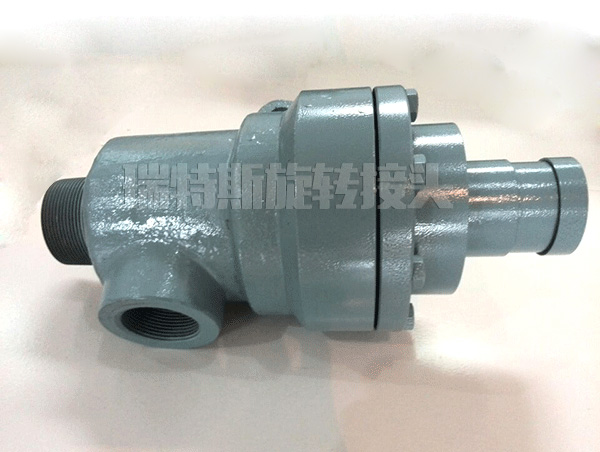

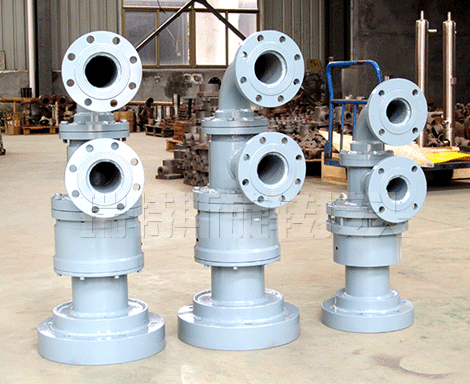

RTQS-XF高温导热油旋转接头实物图

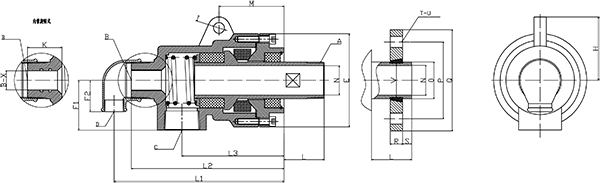

RTQS-XF高温导热油旋转接头平面图

RTQS高温导热油旋转接头基本参数:

规格 型号 A B C D F1 F2 E I M H K L L1 L2 L3 N
15 RTQS-G15-6 R1/2 Rp1/8 Rc1/2 Rc1/2 43 25 83 10 54 61 33 40 150 137 91 15
20 RTQS-G20-8 R3/4 Rp1/4 Rc3/4 Rc1/2 43 30 83 10 54 61 33 40 152 137 91 19
25 RTQS-G25-10 R1 Rp3/8 Rc3/4 Rc1/2 50 33 95 12 62 70 36 50 177 162 108 24
32 RTQS-G32-15 R1-1/4 Rp1/2 Rc1 Rc1/2 62 38 112 14 83 81 43 55 200 185 125 30
40 RTQS-G40-20 R1-1/2 Rp3/4 Rc1-1/4 Rc3/4 68 43 122 16 88 86 43 58 221 203 138 38
50 RTQS-G50-25 R2 Rp1 Rc1-1/2 Rc1 81 51 152 18 106 103 56 65 270 249 166 48
65 RTQS-G65-32 R2-1/2 Rp1-1/4 Rc2 Rc1-1/4 92 62 172 20 118 116 60 87 305 277 182 64
