RTQ型旋转接头当前位置: 首页 > 产品展示 >旋转接头通用系列 >RTQ型旋转接头 >

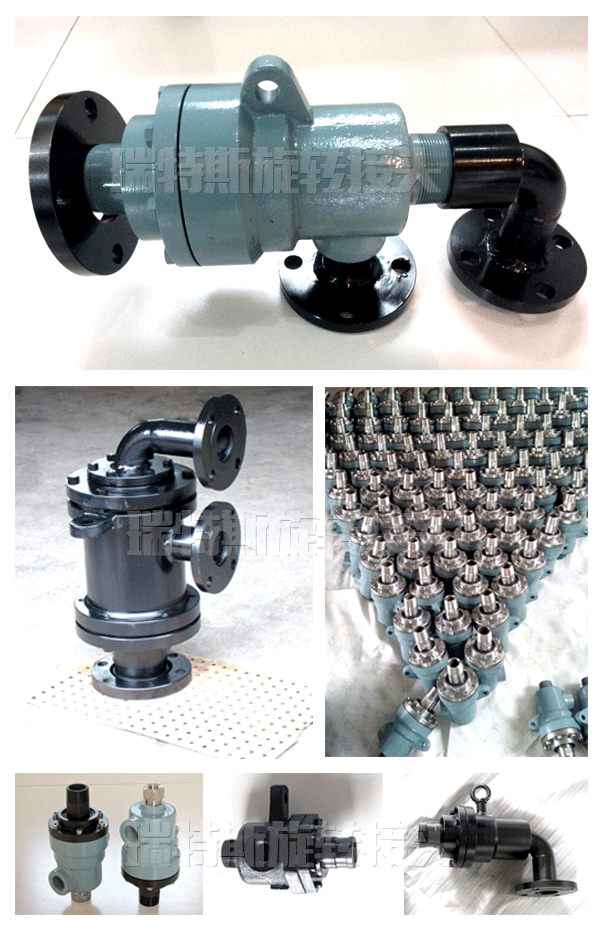

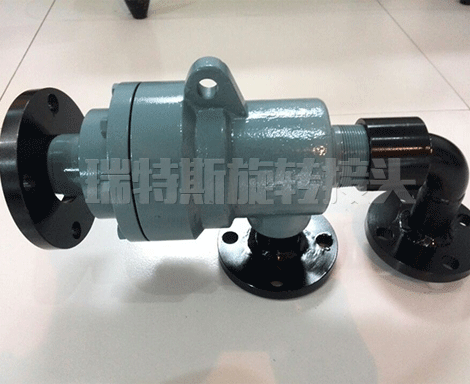

RTQ高温导热油旋转接头

产品特点;RTQ型旋转接头是我公司在Q型旋转接头的基础上完善不足,开发的专有产品,它增加的导向环,同轴度更高。双球面设计密封环采用进口浸锑石墨制作,弹簧采用进口631牌号不锈钢,更耐高温。转轴采用耐热合金钢,且经过表面抛光和碳氮硬化,使用参数限值很大提高,更经久耐用。


  • 产品参数
RTQ高温导热油旋转接头RTQ高温导热油旋转接头配件

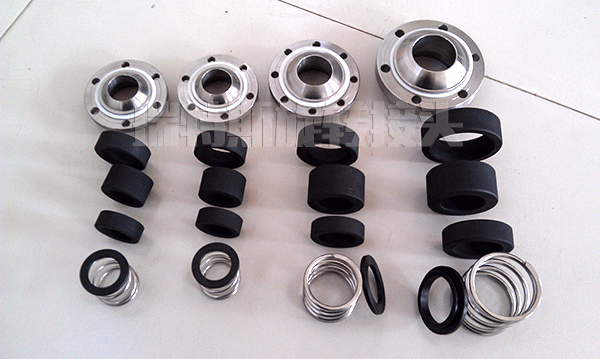

RTQ高温导热油旋转接头配件

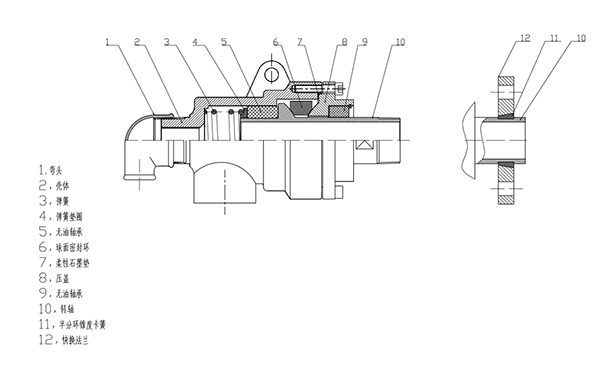

剖面图
RTQ高温导热油旋转接头平面图

使用条件:
适用流体:热水、蒸汽,导热油
压力:2.0Mpa
温度:300℃
转速:50rpm~200rpm(不同大小的口径规格有不同的转速)

基本参数:

规格 型号 A C F1 E I M H L L5 L3 N
15 RTQ-D15 R1/2 Rc1/2 43 83 10 54 61 40 118 91 15
20 RTQ-D20 R3/4 Rc3/4 43 83 10 54 61 40 118 91 19
25 RTQ-D25 R1 Rc1 50 95 12 62 70 50 140 108 24
32 RTQ-D32 R1-1/4 Rc1-1/4 62 112 14 83 81 55 160 125 30
40 RTQ-D40 R1-1/2 Rc1-1/2 68 122 16 88 86 58 178 138 38
50 RTQ-D50 R2 Rc2 81 152 18 106 103 65 212 166 48
65 RTQ-D65 R2-1/2 Rc2-1/2 92 172 20 118 116 87 242 182 64


规格 型号 A B C D F1 F2 E I M H K L L1 L2 L3 N
15 RTQS-G15-6 R1/2 Rp1/8 Rc1/2 Rc1/2 43 25 83 10 54 61 33 40 150 137 91 15
20 RTQS-G20-8 R3/4 Rp1/4 Rc3/4 Rc1/2 43 30 83 10 54 61 33 40 152 137 91 19
25 RTQS-G25-10 R1 Rp3/8 Rc3/4 Rc1/2 50 33 95 12 62 70 36 50 177 162 108 24
32 RTQS-G32-15 R1-1/4 Rp1/2 Rc1 Rc1/2 62 38 112 14 83 81 43 55 200 185 125 30
40 RTQS-G40-20 R1-1/2 Rp3/4 Rc1-1/4 Rc3/4 68 43 122 16 88 86 43 58 221 203 138 38
50 RTQS-G50-25 R2 Rp1 Rc1-1/2 Rc1 81 51 152 18 106 103 56 65 270 249 166 48
65 RTQS-G65-32 R2-1/2 Rp1-1/4 Rc2 Rc1-1/4 92 62 172 20 118 116 60 87 305 277 182 64
